Стабилан–01–2
Cтабилоанализатор компьютерный с биологической обратной связью ЗАО «ОКБ «РИТМ» «Стабилан–01–2»
Регистрация, обработка и анализ траектории перемещения центра давления человека на плоскость опоры и ритмограмм сердца

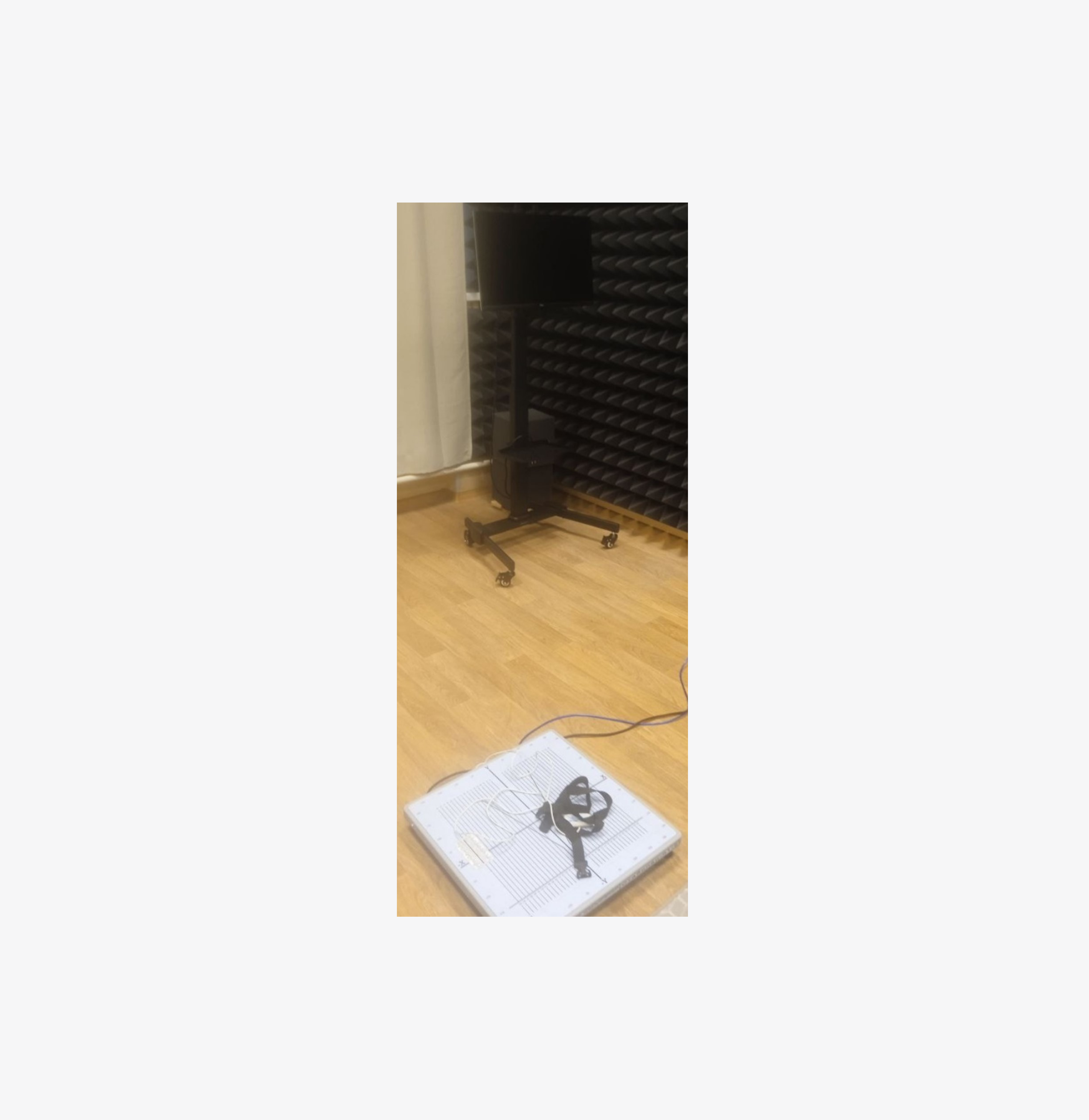

О приборе

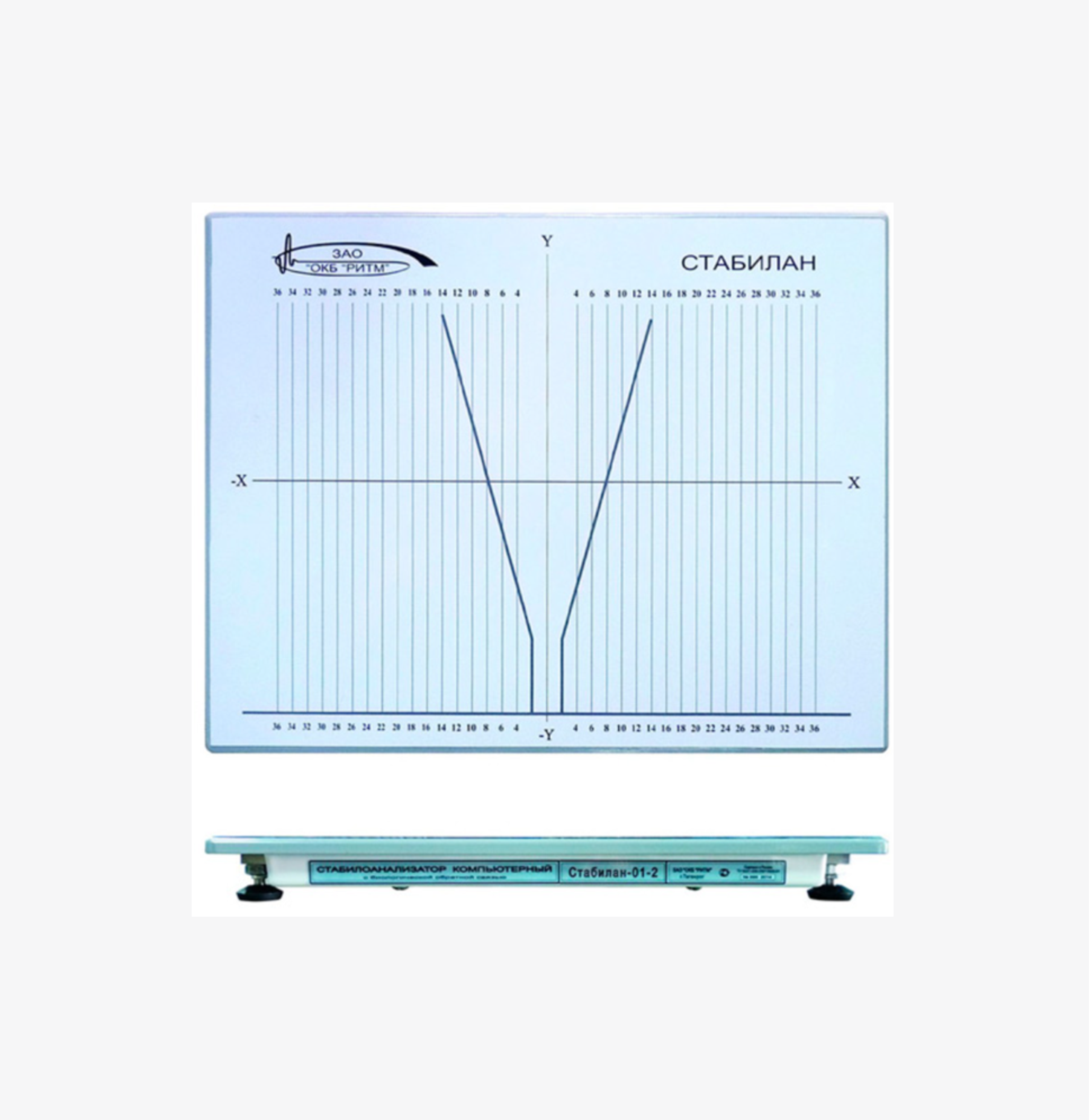

Стабилоанализатор компьютерный с биологической обратной связью "Стабилан-01-2" предназначен для регистрации, обработки и анализа траектории перемещения центра давления человека на плоскость опоры и ритмограмм сердца с целью выявления и реабилитации двигательно-координационных нарушений у взрослых и детей, в том числе для проведения допускового (предрейсового) контроля.
Исполнение 13 стабилоанализатора имеет дополнительно четыре канала интегральных миограмм, канал дыхания. Все дополнительные каналы могут регистрироваться синхронно с траекторией перемещения центра давления.
Преимущества
• Широкий диапазон оценки координат центра давления (ЦД). Поле регистрации составляет круг радиусом 200 мм от центра стабилоплатформы. Это позволяет свободно располагать стопы испытуемого и снимает ограничения при проведении исследований.
• Высокая разрешающая способность. Точность оценки координат ЦД — до 0,01 мм, что обеспечивает детальный анализ данных.
• Малый временной дрейф. Погрешность в оценке координат составляет всего 0,3 мм/ч, что на порядок ниже, чем у многих зарубежных аналогов.
• Высокая собственная частота стабилоплатформы. Без присоединённой массы — 500 Гц, с максимальной массой — 30 Гц. Это повышает чувствительность и скорость реакции устройства.
• Возможность билатеральных исследований. При использовании двух стабилоплатформ можно дифференцировать данные по каждой стопе, что полезно в мануальной терапии, ортопедии и спорте.
• Расширенные возможности синхронизации. Устройство позволяет подключать дополнительные каналы для синхронной регистрации данных: пульсограммы, периметрического дыхания, кистевой и становой силы, миограмм по четырём отведениям, баллистограммы (микроколебаний тела).
• Использование различных видов БОС. В отличие от зарубежных аналогов, где обычно применяется только зрительная модальность, «Стабилан-01-2» поддерживает БОС по кистевой силе и электрической активности мышц. Это расширяет возможности реабилитации.
• Канал импульсно-силового воздействия («толкатель»). Позволяет оценивать запас устойчивости человека в заданной стойке, что важно для анализа баланса и профилактики падений.
• Прочное и долговечное исполнение. Конструкция выдерживает пациентов массой до 150 кг. Материалы устойчивы к химическим соединениям, медицинским излучениям и газам, что упрощает антисептическую обработку.
• Развитое программное обеспечение. Включает стандартные диагностические тесты (Тест Ромберга, Тест с поворотом головы, Оптокинетический тест и др.), инструменты для создания пользовательских методик, ведение базы данных пациентов, построение графиков динамики показателей, экспорт данных в общепринятые форматы.
• Универсальность применения. Устройство используется в неврологии, оториноларингологии, ортодонтии, мануальной терапии, ортопедии, спортивной медицине, логопедии, а также для научных исследований, профориентации, оценки профпригодности и других задач.
• Надёжность и долговечность. Средняя наработка на отказ — не менее 500 часов, средний срок службы — не менее 5 лет.
• Время непрерывной работы — не менее 6 часов, что удобно для массовых обследований или длительных сеансов.
Область применения
Стабилоанализатор может применяться в диагностических центрах, НИИ, клиниках, лечебно-профилактических и реабилитационных учреждениях, пунктах допускового (предрейсового) контроля.
Стабилоанализатор применяется при совместной работе с ПК через интерфейс USB.
Технические характеристики
| Параметр | Значение |
|---|---|
| Поле, доступное для автоматического совмещения центра координат стабилоанализатора с центром давления человека на плоскость опоры ("центровки") | ± 100 мм по осям координат относительно центра стабилоанализатора с допускаемыми отклонениями ± 1 мм |
| Поле регистрации координат центра давления | круг с центром в начале координат стабилоанализатора и радиусом 200 мм. |
| Масса пациента | 20 … 150 кг |
| Допускаемые отклонения при определении координат центра давления, приведенные к диаметру поля регистрации | 1 % |
| Регистрация пульса при амплитуде R-зубца от 0,1 до 2,0 мВ | 30 … 180 уд/мин |
| Габаритные размеры стабилоанализатора | не более 500x500x70 мм |
| Время непрерывной работы | Не менее 6 ч |
| Тензометрический датчик для регистрации пневмограммы внешнего дыхания: | |
| Рабочий коэффициент передачи (РКП) | 1,170 |
| Тарировочный вес | 10 кг |
| Блок интегральных электромиограмм: | |
| Число каналов усиления | 4 |
| Коэффициент усиления | 10000 |
| Полоса пропускания по уровню -3 дБ | 15 Гц - 1 кГц |
| Постоянная времени усредняющего фильтра детектора | 100 мс |
| Амплитуда входного сигнала | 2 мВ |
| Электроды, спаренные с базой размещения | 20 мм |
| Длина кабелей отведения | не менее 1,5 м |
Комплектация
Cтабилоанализатор компьютерный с биологической обратной связью ЗАО «ОКБ «РИТМ» «Стабилан–01–2» (исполнение 13). датчики реакций опор;
блок электронный - блок дополнительно обеспечивает:
прием контроллером 1 от контроллера 2 сигналов электромиограмм;
усиление сигналов, поступающих от датчика дыхания и датчиков силы, кистевого и станового.;
блок NOVMIO - осуществляет усиление, фильтрацию и детектирование электромиографических сигналов по четырем независимым каналам;
блок ADC - обеспечивает аналого-цифровое преобразование четырех сигналов, поступающих с блока NOVMIO; подготовку данных для передачи в ПЭВМ;
блок выпрямителей;
электроды для ввода ритмограммы 3 ;
датчик дыхания;
электроды ИЭМГ.
Датчик дыхания ДДПТ-1
Кабель с электродами для съема электромиограмм по 2-м каналам,
Электрод заземляющий для съема электромиограмм
Информация для цитирования
Рус: ЗАО «ОКБ «РИТМ», Россия. Исследования были выполнены на базе Центра коллективного пользования ИЭФБ РАН (ЦКП ИЭФБ РАН)
Eng:, Russia. The research was carried out on the basis of the Shared research facility of IEPHB RAS (SRF IEPHB RAS).
